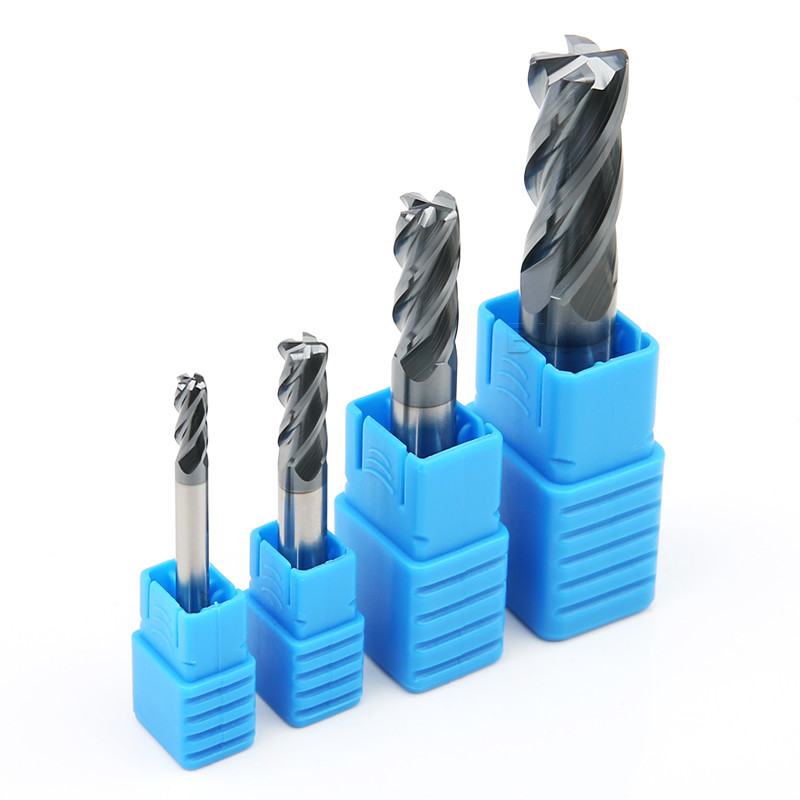

Costomized HRC45 4 van het de Straalbeëindigen van de Fluithoek van het de Molen Hoge Voer het Malensnijder
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | BWIN |
| Modelnummer: | Φ4R1.0*20*d4*100L |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks/doos |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Plastic doos |
| Levertijd: | 7 werkdagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 1-10000 stks 7 dagen |
|
Gedetailleerde informatie |
|||
| Productnaam: | De hoge Molen van het de Straalbeëindigen van de Voerhoek | MODEL: | HRC45 4 de Molen van het de Straalbeëindigen van de Fluitenhoek |
|---|---|---|---|
| Materiaal: | Wolfraamcarbide hoekradius frees | Werkstuk: | Middelgroot koolstofstaal |
| Gebruik: | Malen | Deklaag: | AlTiN |
| HRC: | HRC45 | Eigenschap: | Hoge precisie het malen |
| Toepassing: | CNC het Machinaal bewerken | Pakket: | 1 stks/doos |
| Hoog licht: | De hoge Molen van het de Straalbeëindigen van de Voerhoek,Het Beëindigenmolen HRC45 van de hoekstraal,4 fluithoek die Beëindigenmolen rond maken |
||
Productomschrijving
Kenmerk:
- De grondstof van het wolframstaal
- Hoge precisie het malen
- Scherp knipsel
- Slijtvast en duurzaam
- Lange levensduur
Beschrijving:
- De HRC45-hoekstraal wordt endmill gemaakt van nieuwe ultra-fine deeltjesbar, met hoge starheid en slijtageweerstand, die een sterke waarborg voor hulpmiddellevensduur verstrekt; Het unieke randontwerp van negatieve voorhoek 7 ° houdt rekening met de sterkte en de scherpte van de rand. Tegelijkertijd, wordt de grote kerndiameter goedgekeurd om de starheid te verbeteren van het hulpmiddel, zijn knipsel en spaanderverwijdering stabieler maken die; Het ontwerp van de veelvoudige groeven van de spaanderverwijdering, het fijne malen van spiraalvormige groeven en de passiveringsbehandeling kunnen het risico effectief vermijden om messen te plakken en te breken en productieefficiency verbeteren; Het ontwerp van universeel rond gemaakt hulpmiddelhandvat is geschikt te gebruiken.
Malenparameters:
| HRC45 de Molen van het carbidebeëindigen |
Hulpmiddellengte | fz&v | |||||
| Plotseling |
1 |
||||||
| Long1 | 0,9 | ||||||
| Overlength | 0,8 | ||||||
| Specialiteit | 0,6 | ||||||
| Type | Materiaal |
Sterkte N/mm ²
Hardheid HRC |
Het koelen | ||||
| Lucht |
Droog knipsel |
Smerende vloeistof | |||||
| P | Pi |
P1.1 |
Niet carbureerde het legerings structurele staal, vrij scherp structureel staal, staal en doofde en maakte staal aan | <700> | √ | √ | √ |
| P1.2 | gedoofd en aangemaakt staal | <1200> | √ | √ | √ | ||
| P2 | P2.1 | Gelegeerd nitrided staal, carbureerde staal en doofde en maakte staal aan | <900> | √ | √ | √ | |
| P2.2 | Hulpmiddelstaal, dragend staal, de lentestaal en hoge snelheidsstaal | <1400> | √ | √ | |||
| P3 | P3.1 | Hulpmiddelstaal, dragend staal, de lentestaal en hoge snelheidsstaal | <900> | √ | √ | √ | |
| P3.2 | Hulpmiddelstaal, dragend staal, de lentestaal en hoge snelheidsstaal | <1500> | √ | √ | |||
 |
Sloting | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diameter | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
| 100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
| 64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
| 56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 | ||||
|
Ruwe bewerking | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diameter | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
| 184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
| 132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
| 112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 | ||||
|
Eindig | ||||||||||
| Vc m/min |
fz (mm/Tooth) | ||||||||||
| Diameter | |||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| 332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
| 304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
| 196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
| 168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 | |
- Als de volgende molen van het de straaleind van de carbidehoek niet aan uw vereisten kan voldoen, steunen wij OEM aangepaste productie. De diameter van 0.2mm tot 25mm, de totale lengte van 50mm tot 200mm, 4F, 5F, 6F, 8F en het embleem kunnen, met inbegrip van de snijder van het het eindmalen van de duimgrootte worden aangepast. Tevreden om ons te contacteren om de niet genormaliseerde molen van het carbideeind volgens uw behoeften te selecteren of aan te passen.
| Specificatie | Fluit Dia (D) | R hoek | Fluitlengte (c) | Steel Dia (D) | Lengte over alles (L) |
| Φ3R0.5*8*d3*50L | 3 | 0,5 | 8 | 3 | 50 |
| Φ3R1.0*8*d3*50L | 3 | 1.0 | 8 | 3 | 50 |
| Φ2R0.5*5*d4*50L | 2 | 0,5 | 5 | 2 | 50 |
| Φ3R0.5*8*d4*50L | 3 | 0,5 | 8 | 3 | 50 |
| Φ4R0.5*10*d4*50L | 4 | 0,5 | 10 | 4 | 50 |
| Φ3R1.0*8*d4*50L | 3 | 1.0 | 8 | 3 | 50 |
| Φ4R1.0*10*d4*50L | 4 | 1.0 | 10 | 4 | 50 |
| Φ5R0.5*13*d5*50L | 5 | 0,5 | 13 | 5 | 50 |
| Φ5R1.0*25*d5*100L | 5 | 1.0 | 25 | 5 | 100 |
| Φ6R0.5*15*d6*50L | 6 | 0,5 | 15 | 6 | 50 |
| Φ8R0.5*20*d8*60L | 8 | 0,5 | 20 | 8 | 60 |
| Φ8R1.0*28*d8*75L | 8 | 1.0 | 28 | 8 | 75 |
| Φ8R2.0*20*d8*60L | 8 | 2.0 | 20 | 8 | 60 |
| Φ8R3.0*20*d8*60L | 8 | 3.0 | 20 | 8 | 60 |
| Φ10R0.5*25*d10*75L | 10 | 0,5 | 25 | 10 | 75 |
| Φ10R1.0*25*d10*75L | 10 | 1.0 | 25 | 10 | 75 |
| Φ10R1.5*25*d10*75L | 10 | 1.5 | 25 | 10 | 75 |
| Φ10R2.0*25*d10*75L | 10 | 2.0 | 25 | 10 | 75 |
| Φ10R3.0*25*d10*75L | 10 | 3.0 | 25 | 10 | 75 |
Instructies:
1. Alvorens de molen van het de straaleind van de carbidehoek te gebruiken, te meten gelieve de hulpmiddelafbuiging. Als de nauwkeurigheid van de hulpmiddelafbuiging 0.01mm overschrijdt, te verbeteren gelieve het vóór knipsel.
2. Korter het carbide e breidt zich uit de ring, beter uit. Als het hulpmiddel zich uit langer uitbreidt, verminder de snelheid, de voersnelheid of het scherpe bedrag.
3. In het geval van abnormaal trilling of geluid tijdens knipsel, te verminderen gelieve de snelheid en het scherpe bedrag tot de situatie wordt verbeterd.
4. Het neveltype en het lucht straaltype hebben voor staal het koelen de voorkeur, die het gebruikseffect van carbideeind miljoen kan verbeteren.
5. Nota: Niet geschikt voor machines met lage snelheid zoals roterende lijst en elektrische handboor.
Toepassingen:
Pre-verhard Staal, roestvrij staal, Matrijzenstaal, staalplaat, Hittebestendig staal, pijp, koper en aluminium, gietijzer, Non-ferro Metaal, Hout, Plastiek, FRP etc. Verrichting die voor algemeen gebruik, het rilling, het profileren inlassen.
Q1. Het hulpmiddel breekt wanneer binnen het snijden van of het terugtrekken van het werkstuk
Het voertarief en de scherpe diepte kunnen worden verlaagd, en de snijkantlengte kan aan het minimum van de noodzakelijke lengte worden verkort.
Q2. Hulpmiddelonderbrekingen tijdens het normale machinaal bewerken
Verlaag het voertarief en de scherpe diepte.
Het hulpmiddel zal worden gepassiveerd.
Vervang de klem of de lentering.
Het hulpmiddel met hoog snijkantaantal verandert het hulpmiddel met laag snijkantaantal om spaanderverwijdering te verbeteren en spaanderstagnatie te verhinderen.
Vervang droog malen met nat malen dat (scherpe vloeistof gebruikt), en gebruik het met het kanon van de draaikolkbuis om hulpmiddeltemperatuur te verminderen en hulpmiddel het oververhitten te vermijden.
Als de richting van de nat malen vloeibare levering van de voorzijde tot de schuine achter of transversale bovenkant wordt veranderd, zou de koelmiddelenstroom moeten volstaan.
Q3. Het hulpmiddel breekt wanneer de veranderingen van de voerrichting
(1) de interpolatie van de gebruiksboog (de werktuigmachine van NC), of houdt tijdelijk op (tijdelijk) voedend.
(2) verminder (daling) het voer before and after de richtingsverandering.
(3) vervang de klem of de lentering.
Q4. Probleem: Een deel van de onderbrekingen van het bladuiteinde
Kant de hoeken met het hand malen af.
Verandering onderaan malen in omhooggaand malen.
